單級離心泵結構圖詳解

更新時間：2025-08-12 09:50:02
    以下是單級離心泵的結構詳解，結合圖示關鍵部件說明其功能與設計特點：
    泵殼結構
    蝸殼式設計?
    采用螺旋形流道收集葉輪排出的液體，逐步擴壓至出口管。剖分方式分為：
    軸向剖分式?：前開/后開結構
    徑向剖分式?：多用于多級泵
    后開門式泵體檢修時無需拆卸管路，直接退出轉子部件即可。

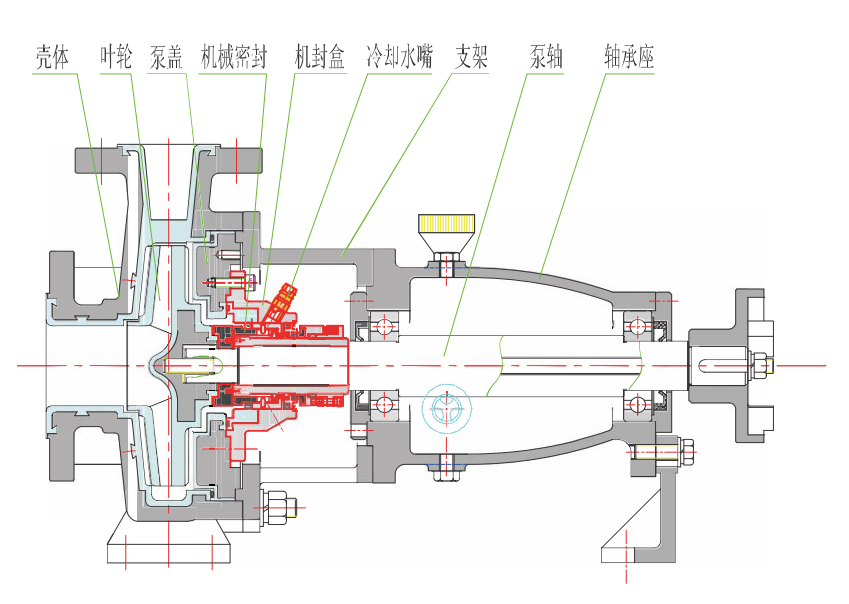

    上圖為IHF的泵體結構示意圖
    核心做功部件
    葉輪類型?
    閉式葉輪?：含前/后蓋板及葉片，效率蕞高（常用）
    半開式?：僅后蓋板
    開式?：無蓋板，效率較低
    葉輪通過鍵連接泵軸，懸臂支撐于托架軸承內。
    密封系統
    密封環（口環）?
    耐磨材料制成，鑲嵌于葉輪蓋板與泵殼間，阻止高壓液體回漏至吸入端。磨損后可更換。
    軸封裝置?
    填料密封：泵內壓力水導入水封環形成自密封
    機械密封：可選配設計
    支撐與驅動
    軸承系統?
    單列向心球軸承支撐泵軸，承受殘余軸向力及徑向力。潤滑方式為脂潤滑或油潤滑。
    聯軸傳動?
    直連電動機驅動，順時針旋轉（從電機端看）。
    特色設計
    平衡結構?：葉輪軸向力通過平衡孔部分抵消，剩余力由軸承承擔。
    排氣設計?：泵殼頂部設灌泵排氣螺孔，確保啟動前排盡空氣。
    材質適配?：過流部件默認鑄鐵，腐蝕性介質可選用耐蝕合金。
    注：衍生型號包括立式管道泵（GBF管道泵）、耐腐蝕泵（IHF襯氟離心泵）等，擴展應用場景。
