磁力泵主要結構圖及工作原理

更新時間：2025-08-11 10:27:52
    磁力泵是一種利用磁力耦合實現無泄漏輸送的特殊泵類，其核心結構和工作原理如下：
    一、基礎結構組成?
    磁力泵主要由三大部件構成：
    泵體?：包括葉輪、蝸殼、吸液室等水力部件，負責介質輸送。
    磁力傳動器?：核心組件，含外磁轉子、內磁轉子及隔離套。
    電動機?：提供動力，驅動外磁轉子旋轉。

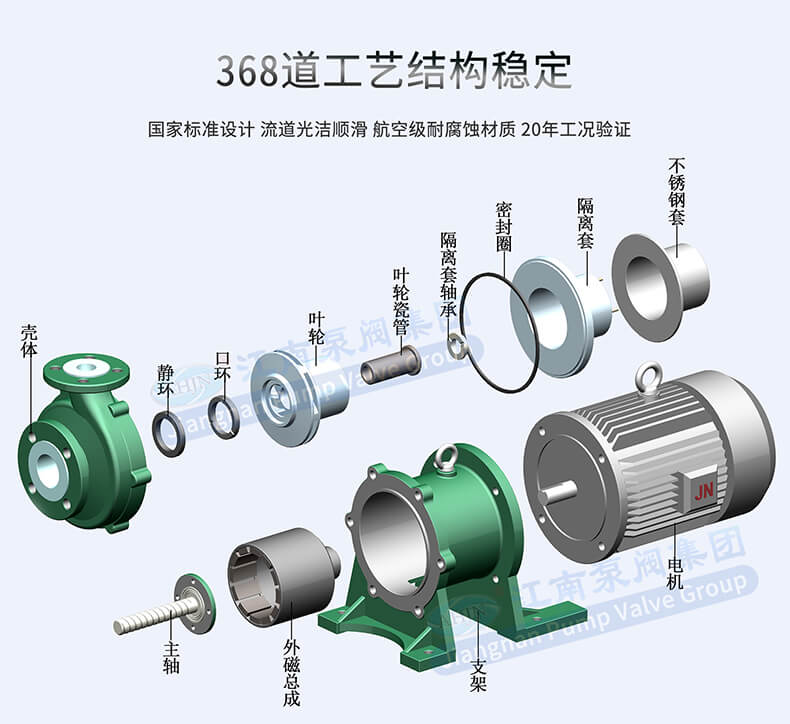

    上圖為CQB型氟塑料磁力泵的三維結構圖
    二、核心部件詳解?
    1. 磁力傳動器?
    外磁轉子?：連接電機，鑲嵌永磁體（如稀土材料），產生旋轉磁場。
    內磁轉子?：與葉輪固連，受磁場驅動同步轉動。
    隔離套?：非導磁材料（如不銹鋼、陶瓷）制成的密封罩，隔絕介質與外部環境。
    2. 密封結構?
    采用?靜密封設計?（隔離套密封），有效取代機械動密封，實現零泄漏。
    三、工作原理?
    磁力耦合傳動?
    電機帶動外磁轉子旋轉 → 磁場穿透隔離套 → 驅動內磁轉子同步轉動。
    內磁轉子帶動葉輪旋轉，輸送介質。
    自吸功能（部分型號）?
    自吸式磁力泵通過?氣液分離室?和?回流孔?設計：
    葉輪將氣液混合物甩向蝸殼 → 流速降低后氣液分離 → 氣體排出，液體回流至泵腔循環，形成真空自吸。
    四、特殊類型結構特點?
    類型? ?結構差異? ?應用場景?
    磁力齒輪泵?：內齒轉子嚙合輸送介質，主要用于高粘度液體（如石油、涂料）
    磁力離心泵?：葉輪離心力輸送，主要用于腐蝕性、易燃介質（化工、制藥）
    五、技術優勢與局限?
    優勢?：
    零泄漏：靜密封結構適用于有毒/易燃介質；
    免維護：無機械密封，減少磨損。
    局限?：
    需介質潤滑軸承，禁止空轉；
    輸送含顆粒介質需加裝過濾器。
    以上結構及原理說明綜合了磁力泵的基礎設計及變體類型，關鍵創新在于通過磁力耦合取代機械軸封，實現本質安全輸送。
